ZDPC深化設計軟件和ZDPCM數字化生產系統成功打通了預制構件從設計到生產之間的數據傳遞問題，將各類構件的位置信息、構件基本信息、鋼筋下料信息等全部數據，通過模型鏈接或表格的形式，一鍵導入到數字化生產系統中，真正意義上實現了數據的縱向貫通。

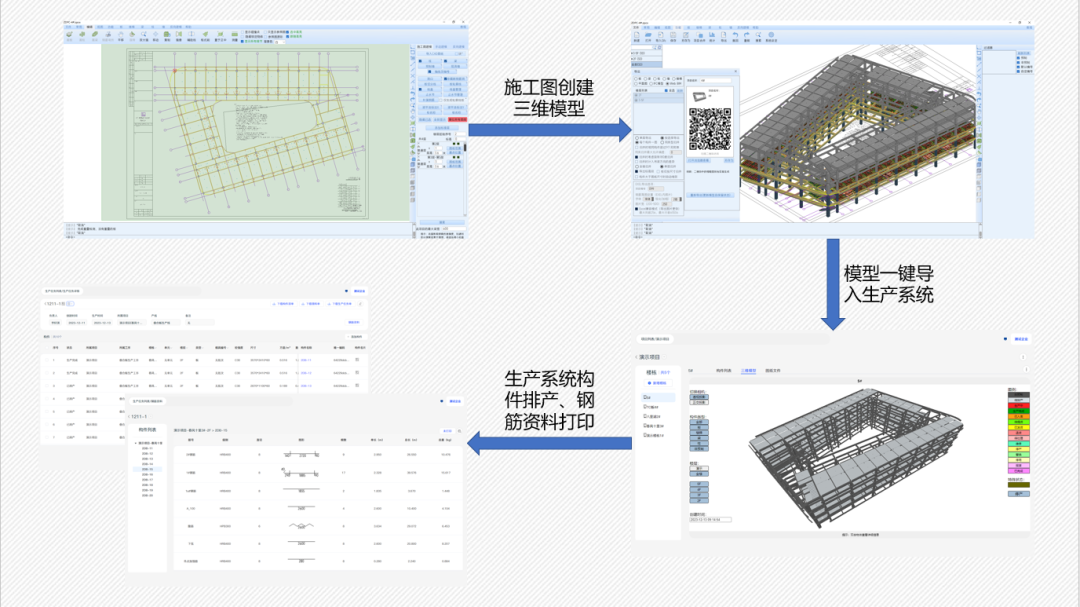

01 施工圖創建模型設計導入生產系統

深化設計相關部門通過ZDPC深化設計軟件，實現構件的尺寸、布筋等設計后，將整個項目打包交由生產部門，而后在ZDPC深化設計軟件中一鍵生成Web BIM模型鏈接，并通過鏈接將其導入到生產系統中。生產系統根據構件的尺寸、坐標關系搭建生產模型，并統計展示構件的基本信息、鋼筋下料信息等。

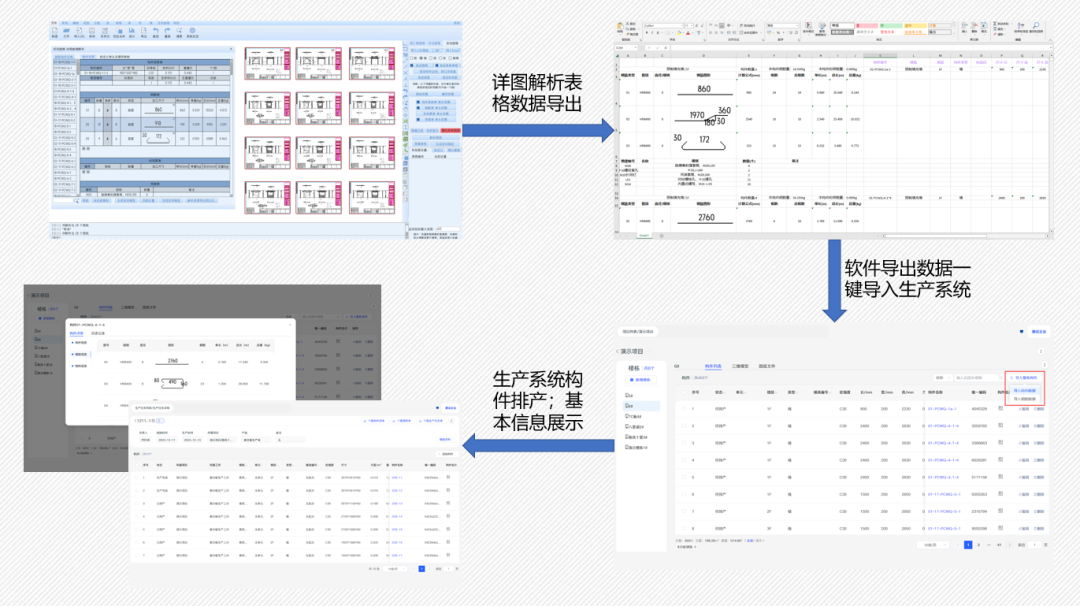

02 反向解析數據表格導入生產系統

對于沒有深化設計部門的構件廠，系統提供了反向解析功能。通過解析詳圖中的構件信息，匯總數據生成Excel表格。反向建模軟件默認導出的表格與生產系統高度適配，可不經修改直接導入到生產系統中。表格導入因無法取得構件位置信息，無法搭建生產模型。

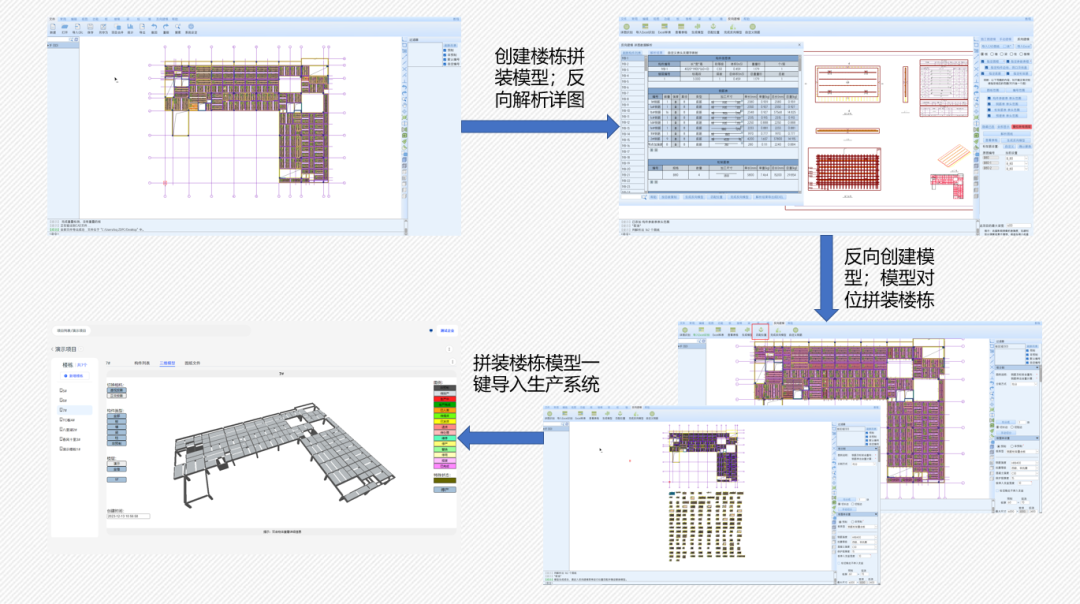

03 反向建模導入生產系統

如若沒有深化設計部門，但又需要搭建生產模型，則可通過反向建模功能實現數據的導入。用戶需在反向建模軟件中，提前通過施工圖創建樓棟模型，而后反向解析詳圖數據并生成實體/虛擬模型，再將所生成的模型拼裝到樓棟模型中，實現生產構件的位置關系確認。并通過Web BIM模型鏈接的形式一鍵導入到生產系統中。
