反向建模系統簡介?

  ZDPC反向建模系統是針對裝配式建筑設計生產中的BOM數據的智能化集成處理系統。系統的設計目標是以極低的人力、時間成本將BOM信息結構化收集，并形成匯總的EXCEL表格，甚至創建出和圖紙完全一致的BIM模型。

  針對一些裝配式項目中設計、生產數據不流通等一系列問題推出的數字化智能軟件，系統通過對于圖紙上構件信息的解析、快速分析、整理數據的方法 ，幫助用戶快速輸出物料清單，很好地提高了構件的生產效率。

  相較于效率低下、容易出錯的傳統人工圖紙校對匯總，ZDPC反向建模只需要在導入圖紙后簡單設置參數，即可輕松完成各種樣式的BOM清單報表的識別，僅需兩到三秒即可完成一百張項目圖紙的數據提取。

  詳細功能?

  01圖框及參數表框識別

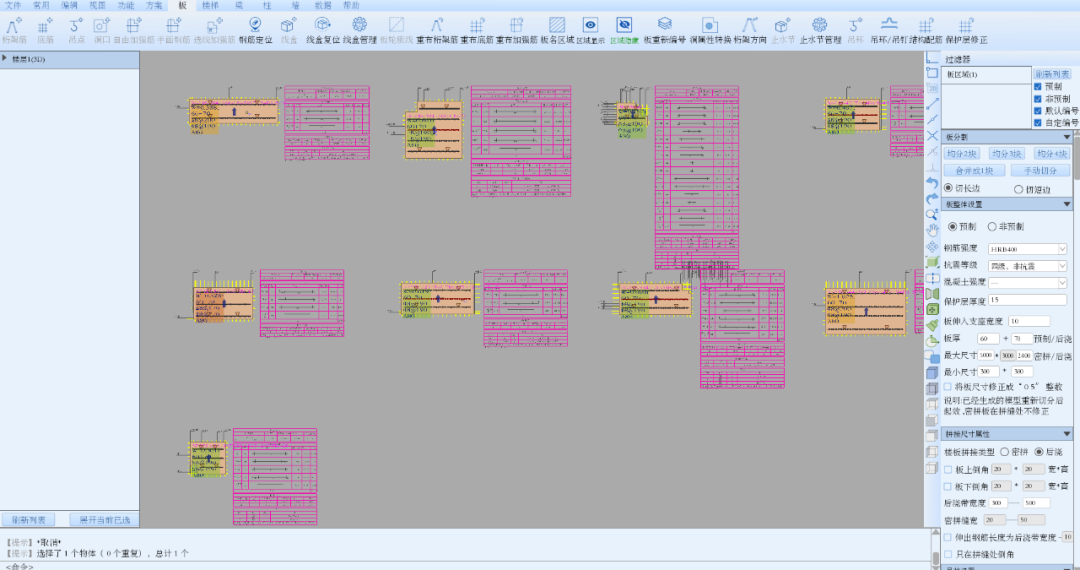

  系統支持在圖框范圍內識別構件信息。用戶指定完圖框后可在其內部指定參數表框，一個圖框范圍內支持指定多個參數表框。對于一整套圖紙，僅需指定其中的一張圖紙，系統即可自動解析整套圖紙中對應的各個參數表的意義。

  02構件參數表表頭識別及數據拾取

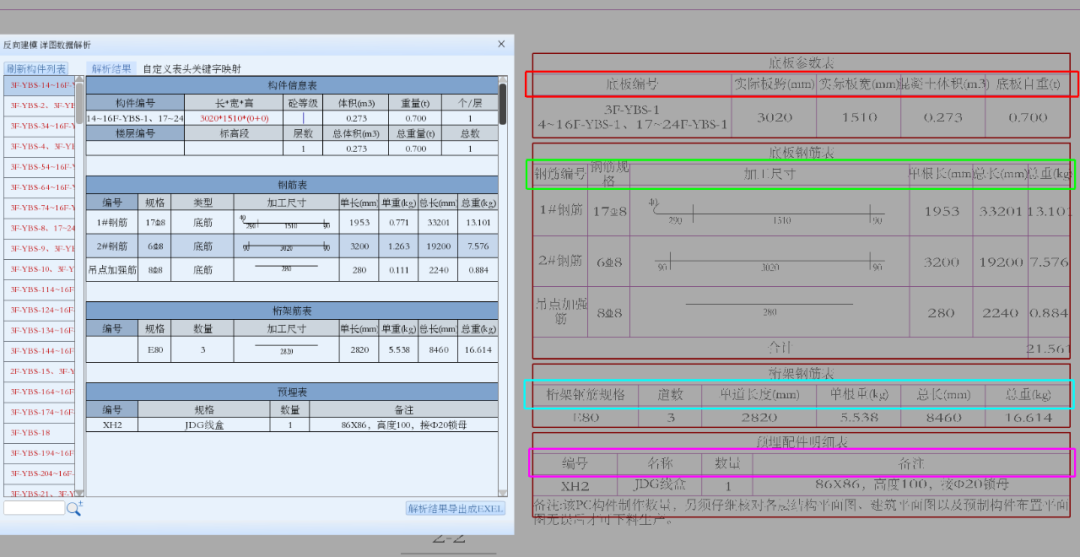

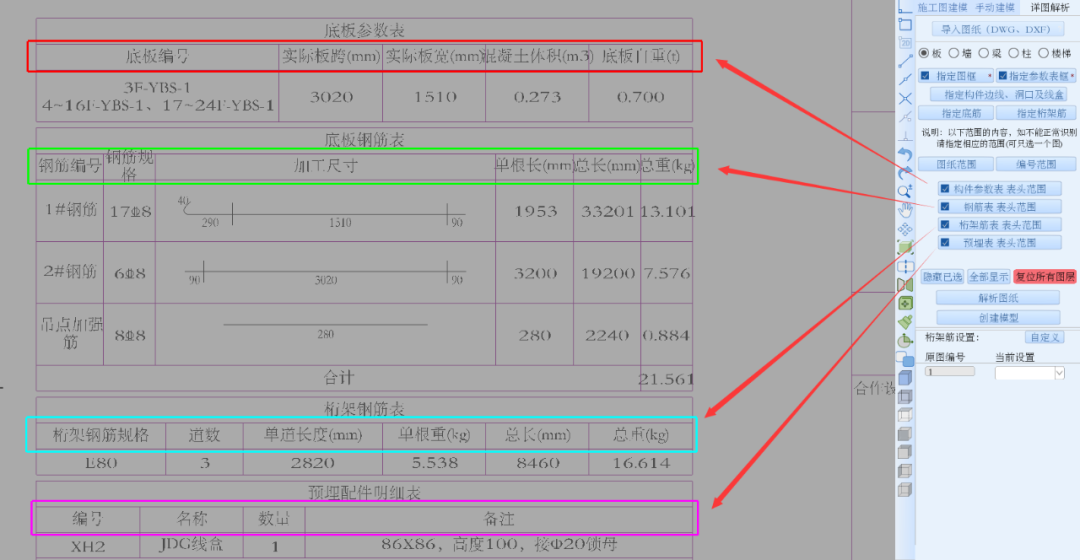

  當遇到一些特定的無法直接解析的BOM表，系統支持指定構件編號、構件參數表、鋼筋表、桁架筋表、預埋表的表頭。指定完構件編號，系統將優先從該范圍內拾取信息，此外也可以在構建參數表中拾取編號信息。

  其余四個表的表頭范圍內的文字將被視為相應的參數表的表頭。上述表頭范圍均支持多區域指定，系統會自動從多個位置匯總有效信息。此外，當多個區域指代同一個表格意義時，系統會拾取該意義中處在最右下的數據值。

  系統支持解析橫向、縱向、縱向逆序以及橫向縱向混合表格。對于解析完成的數據，系統將會以表格的形式反饋給用戶，用戶也可以直接在結果表格內修改參數值。

  03自定義表頭關鍵字映射

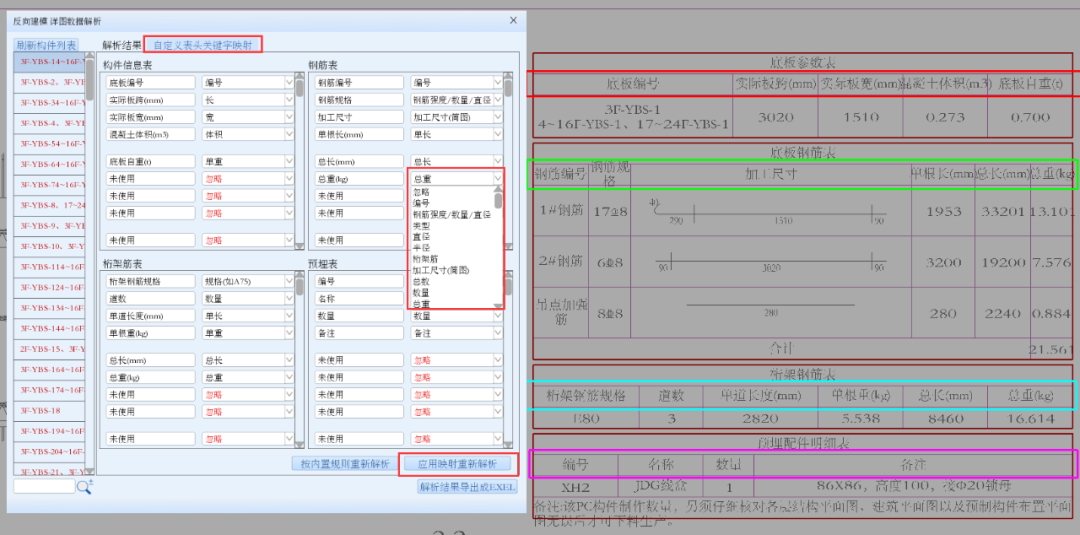

當系統內置的解析規則和實際有出入時，系統支持用戶在詳圖數據解析界面中自定義表頭關鍵字映射，再根據自定義映射重新解析得到正確的數據。

  04EXCEL及虛擬模型導出

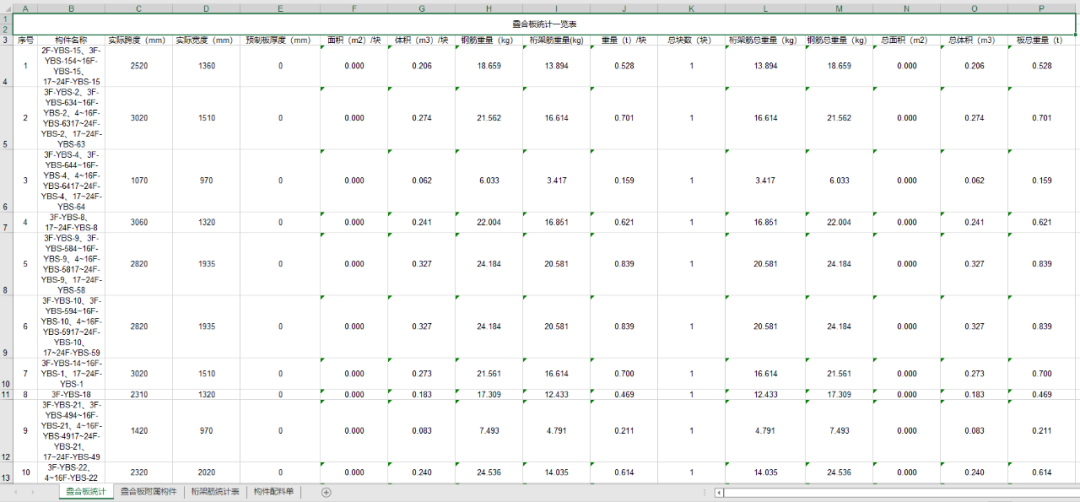

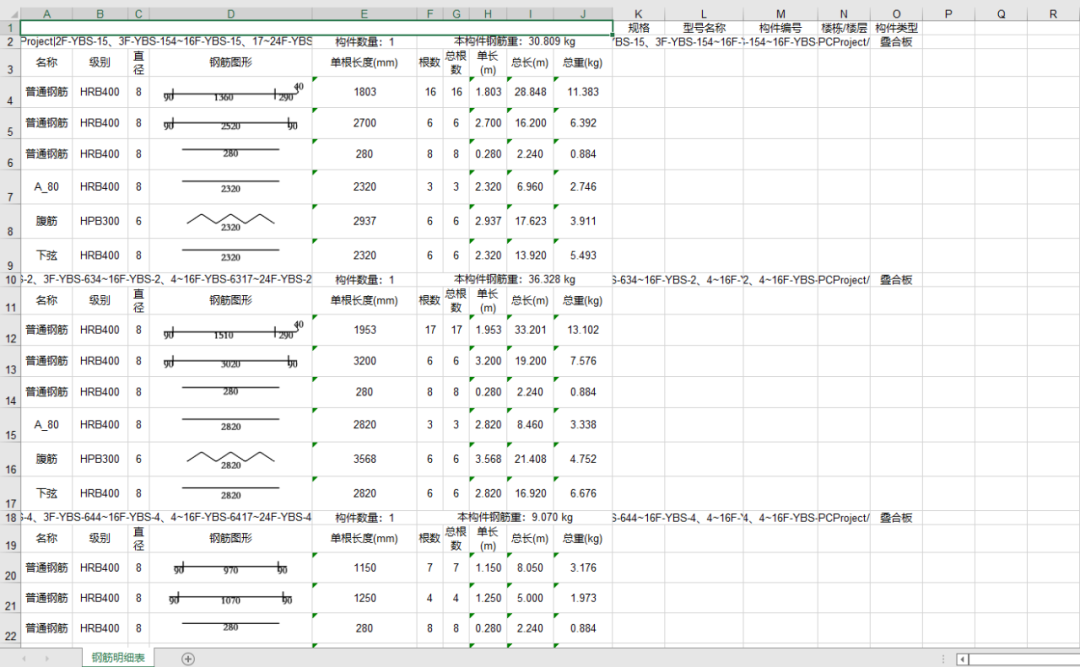

  用戶可以直接從解析結果導出EXCEL，該數據解析支持任意構件類型的BOM表解析，所有在解析結果中修改的參數值也將在EXCEL表中直接反映。

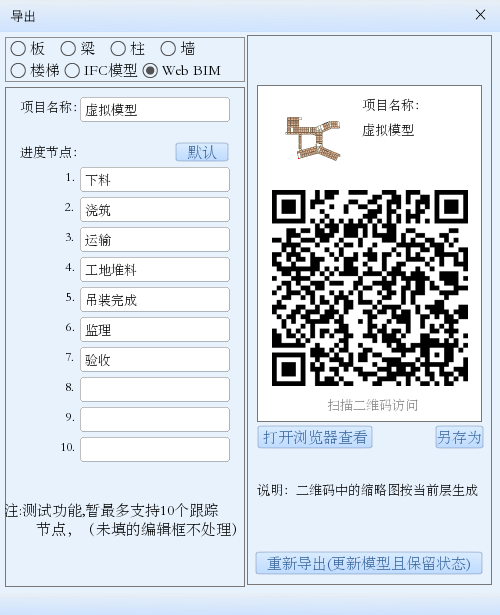

  除EXCEL導出外，系統還支持導出虛擬模型，虛擬模型專用于ZDPC-PCM系統，可將BOM數據以及其他數據無縫導入到ZDPC-PCM系統中去。

  05疊合板創建反向模型

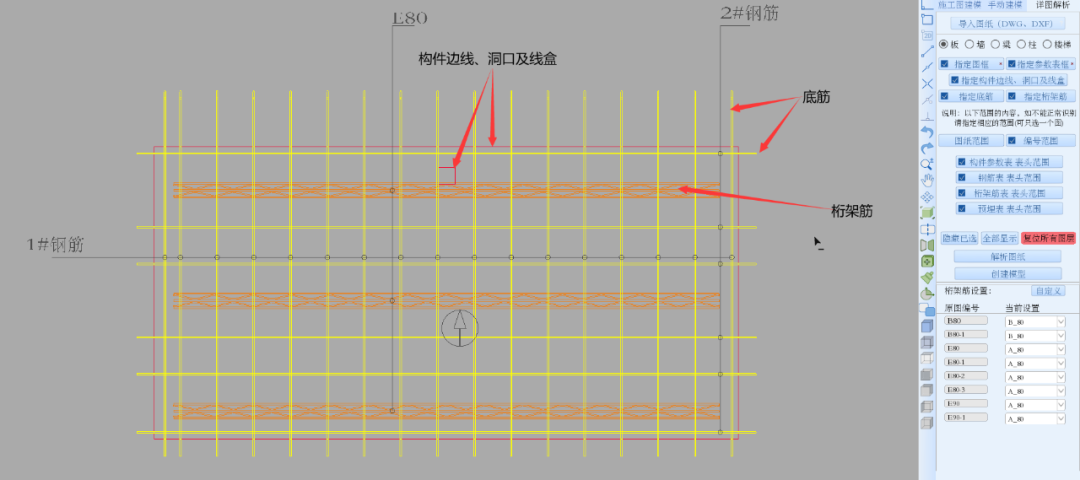

  系統支持在指定完構件邊線、洞口及線盒、底筋以及桁架筋之后，創建反向模型，目前反向模型僅適用于疊合板項目。反向模型和通過施工圖生成的模型在本質上沒有區別，所有正向建模具備的功能反向模型均具備，用戶也可以按模型導出項目。

  如有軟件購買意向或者遇到軟件使用方面的問題，請?zhí)砑観Q交流群542808988，工作人員將在第一時間給出答復。
